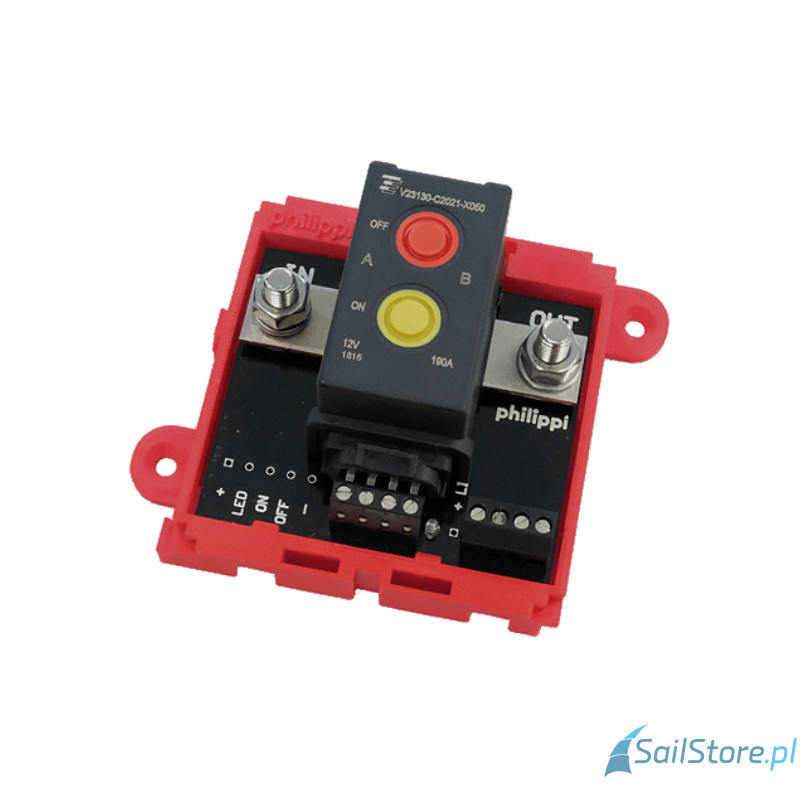

Przekaźnik izolujący VSR 200 z funkcją aktywnego ładowania

Przekaźnik izolujący VSR 200 to nowoczesne rozwiązanie do zarządzania wieloma grupami akumulatorów w instalacjach 12 V i 24 V. Sprawdza się wszędzie tam, gdzie nie ma możliwości przeróbki instalacji alternatora, a konieczne jest dołączenie dodatkowej baterii, która ma być automatycznie ładowana podczas pracy silnika.

Urządzenie monitoruje napięcie w układzie i po wykryciu pracy alternatora automatycznie łączy grupy akumulatorów, aby zapewnić ich równoczesne ładowanie. Gdy napięcie spada poniżej ustalonego progu, akumulatory są rozdzielane, co chroni akumulator rozruchowy przed niepożądanym rozładowaniem. Przekaźnik działa w pełni automatycznie, samoczynnie dostosowując się do pracy w systemach 12 V lub 24 V.

Dzięki funkcji awaryjnego rozruchu możliwe jest ręczne połączenie akumulatorów za pomocą przycisku zdalnego sterowania. Przekaźnik może być również używany jako aktywny przekaźnik obciążenia, np. do włączania określonych odbiorników tylko podczas pracy alternatora.

Zalety urządzenia:

• Automatyczne, zależne od napięcia i opóźnione czasowo załączanie i rozłączanie.
• Obsługa dużych grup akumulatorów (>200 Ah).
• Funkcja awaryjnego startu z przyciskiem zdalnym.
• Możliwość użycia jako przekaźnik obciążenia aktywowanego pracą alternatora.
• Prosta integracja z instalacjami 12 V i 24 V.

Dane techniczne:

• Napięcie znamionowe: 12 V / 24 V
• Zakres napięcia pracy: 9 – 32 V
• Prąd ciągły: 200 A
• Prąd przeciążeniowy (5 s): 400 A
• Prąd szczytowy (0,2 s): 1500 A
• Progi załączania: 13,4 V / 26,8 V (120 s), 13,8 V / 27,6 V (30 s)
• Progi odłączania: 13,0 V / 26,0 V (30 s), 12,5 V / 25,0 V (10 s), 16,0 V / 32,0 V (nadnapięcie)
• Pobór prądu: 1,5 mA (OFF, 13 V) / 3 mA (OFF, 26 V), 2,5 mA (ON, 13 V) / 5,5 mA (ON, 26 V)
• Zaciski: M8
• Stopień ochrony: IP20
• Wymiary: 111 × 90 × 60 mm

Zalecane przekroje przewodów:

• 80 A → 25 mm²
• 100 A → 35 mm²
• 120 A → 50 mm²
• 150 A → 70 mm²
• 200 A → 95 mm²
