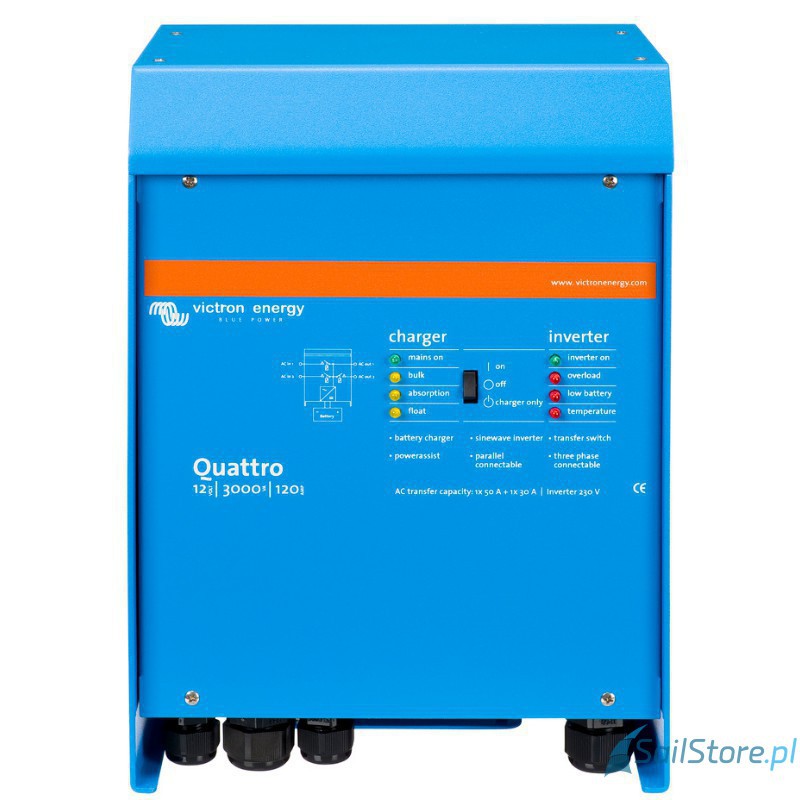

Inwerter/ładowarka Quattro 12/3000/120-50/50

Dwa wejścia prądu zmiennego (AC)

Quattro może być podłączone jednocześnie do dwóch niezależnych źródeł zasilania prądem zmiennym – np. do zasilania z lądu i generatora lub do dwóch generatorów. Urządzenie automatycznie wybierze aktywne źródło zasilania.

Dwa wyjścia prądu zmiennego (AC)

Wyjście główne ma za zadanie być nieprzerwanym źródłem prądu zmiennego – w przypadku awarii zasilania z lądu, generatora bądź innego źródła zasilania, urządzenie automatycznie przełączy się w tryb inwertera i dostarczy niezbędne napięcie. Przełączenie następuje tak szybko (poniżej 20 milisekund), że nawet najczulsze urządzenia elektroniczne będą działały bez najmniejszych zakłóceń.

Drugie wyjście prądu zmiennego działa tylko i wyłącznie w chwili, gdy jacht jest podłączony do zewnętrznego źródła prądu 230V (zasilanie z lądu, generator, etc). Podłączenie do niego takich urządzeń jak bojler, czajnik czy suszarka do włosów ograniczy ryzyko nieprzewidzianego rozładowania akumulatorów przez pracę inwertera.

Nieograniczona moc dzięki możliwości połączenia równoległego i tworzenia instalacji 3-fazowej

Nawet 6 urządzeń Quattro może zostać połączonych równolegle aby spotęgować moc. Przykładowo, 6 połączonych równolegle inwerterów Quattro 48/10000/140 pozwoli uzyskać na wyjściu 48kW / 60kVA / 840A.

Możliwe jest również tworzenie sieci 3-fazowych – wystarczy odpowiednio połączyć trzy urządzenia Quattro. Co więcej, każdy taki zespół jest wówczas traktowany jak jedno urządzenie, a zatem możemy połączyć ze sobą 6 zespołów uzyskując w ten sposób 144kW / 180kVA i przeszło 2500 A.

PowerControl – czyli jak sobie radzić z ograniczonym zasilaniem z lądu lub generatora

Wszystkie urządzenia z rodziny Quattro posiadają wbudowane mocne ładowarki akumulatorów. W związku z tym są dużymi odbiornikami prądu zmiennego niezbędnego do ładowania baterii (zasilanie z lądu lub generatora) – potrafi pobierać nawet 16A (230V, Quattro 5kVA).

Zainstalowanie opcjonalnego panelu Digital Multi Control pozwala ustawić ilość prądu jaka może być pobierana z zewnętrznego źródła – unikniemy w ten sposób przeciążenia sieci bądź generatora.

W takiej sytuacji Quattro w pierwszej kolejności zasili wszystkie podłączone odbiorniki, a nadwyżkę prądu wykorzysta na doładowywanie akumulatorów.

PowerAssist – uzupełnianie niedoborów zasilania

Dodatkowa funkcja systemu PowerControl – często zdarza się, że w instalacji pojawia się tzw. „peak” czyli krótkotrwałe, znacznie zwiększone zapotrzebowanie na zasilanie. W takim momencie instalacja lądowa lub generator może nie dać sobie rady z dostarczeniem wymaganej ilości prądu. Z pomocą przyjdzie Quattro – „doda” brakującą ilość prądu czerpiąc ją z akumulatorów i za pośrednictwem inwertera przekaże do sieci prądu zmiennego 230V.

Zdalna kontrola systemu

Poprzez VRM – Victron Remote Management – darmową stronę internetową, która pozwala rejestrować i zdalnie kontrolować zarejestrowane urządzenia.

Zdalna konfiguracja

Po podłączeniu do sieci Ethernet, systemy wyposażone w panel Color Control mogą być kontrolowane zdalnie.

Konfiguracja

• w przypadku samodzielnego urządzenia, podstawowe parametry mogą zostać łatwo zmienione poprzez zmianę ustawień zworek wewnątrz obudowy
• do konfiguracji systemów składających się z wielu urządzeń (połączonych równolegle, bądź tworzących system trójfazowy) do konfiguracji należy użyć darmowego oprogramowania VE.Bus Quick Configure lub VE.Bus System Configurator

Bezpośrednia kontrola systemu

Dostępnych  jest kilka opcji:

• Battery Monitor (BMV)
• Digital Multi Control Panel (DMC)
• Color Control GX
• Venus GX
• smartfon lub tablet (w przypadku urządzeń z wbudowanym modułem Bluetooth Smart)
• laptop lub komputer ze złączem USB lub RS232
