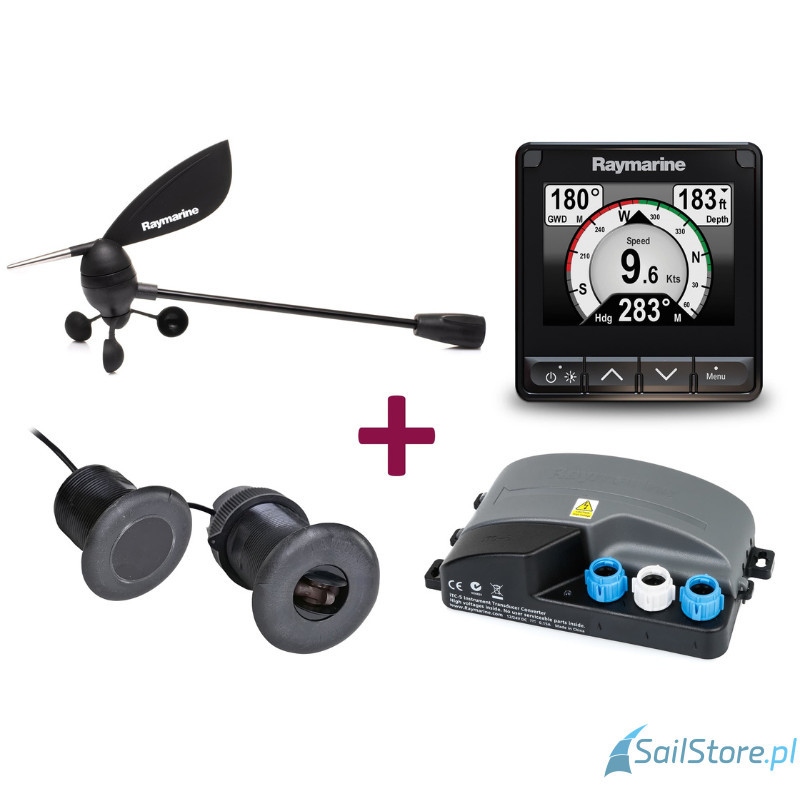

Raymarine Instrument i70s System Pack wiatr/głębokość/prędkość/temperatura z przetwornikami i okablowaniem

i70s zapewnia jak największą wszechstronność przy zachowaniu najlepszej widoczności. Wskaźnik i70s pozwala wyświetlać dane przyrządów i nawigacji, które są w danym momencie najważniejsze dla żeglarza. Zaopatrzony w wyraźny i jasny 4.1” wyświetlacz, instrument ten jest łatwy w dostosowaniu dzięki wskazaniom cyfrowym, analogowym i graficznym dla głębokości, prędkości, wiatru i innych danych. i70s to dobre uzupełnienie istniejącego systemu instrumentów Raymarine oraz idealny element do tworzenia sieci wskaźników i70s wraz z czujnikami.

Intuicyjny interfejs użytkownika LightHouse

Intuicyjny interfejs użytkownika LightHouse - i70s daje bezpośredni dostęp do najczęściej używanych funkcji nawigacyjnych. Interfejs instrumentu LightHouse jest spójny ze wskaźnikami wielofunkcyjnymi Raymarine LightHouse, dzięki czemu użytkownicy wskaźników MFD Raymarine poczują się "jak w domu".

• Duży, super jasny wyświetlacz LCD 4.1" dla maksymalnej widoczności
• Technologia optycznie zespolonych ekranów dobrze widzialnych w każdych warunkach pogodowych zapewnia jaśniejsze kolory, ostrzejszy kontrast i szerokie kąty widzenia
• Nowoczesny wygląd i70s dobrze komponuje się ze wskaźnikami wielofunkcyjnymi Raymarine eS Serii i gS Serii
• Prosty w obsłudze interfejs użytkownika LightHouse z rzeźbionymi gumowymi klawiszami ułatwia obsługę we wszystkich warunkach
• Łatwe w dostosowaniu wskazania danych głebokości, prędkości, wiatru i inne
• Sieć SeaTalk^ng dla bezproblemowej łączności z systemami Raymarine i sieciami NMEA2000 (przy użyciu adaptera DeviceNet do SeaTalk^ng)
• Łączność NMEA2000 dla danych silnika, paliwa i nawigacyjnych (przy użyciu adaptera DeviceNet do SeaTalk^ng)
• Wygodny tryb repetytora AIS pozwala na wizualne śledzenie pobliskich celów AIS
• W połączeniu z konwerterem przetworników instrumentów ITC-5 podłączenie do czujników analogowych głębokości, prędkości i wiatru
• Współpraca sieciowa z przetwornikami Airmar DST800 i smart przetwornikiem P70s (in-hull)
• W komplecie z osłonami przeciwsłonecznymi czarną (styl eS Serii) & brązową (styl e Seriei)

Instrument Raymarine i70s pozwala na łączność z następującymi sieciami pokładowymi:

• Sieci SeaTalk pierwszej generacji przy użyciu adaptera SeaTalk do SeaTalk^ng
• Sieci SeaTalk^ng bieżącej generacji
• Sieci NMEA2000 przy użyciu adaptera SeaTalk^ng do DeviceNet
• Dodatkowo i70s pozwala na wybór źródeł danych dla integracji z sieciami wieloczujnikowymi.

Odbiornik AIS

i70s może służyć jako repetytor AIS i wyświetlać cele AIS z odbiorników NMEA 2000 AIS. Pozwala na przeglądanie najbliższych 25 jednostek pływających wyposażonych w AIS i na wybieranie indywidualnych celów, by otrzymać odpowiednie informacje na ich temat.

Łączność z konwerterem przetworników iTC-5

Instrumenty i70s można połączyć z innowacyjnym konwerterem przetworników instrumentów iTC-5 uzyskując bezproblemowa integrację z analogowymi przetwornikami głębokości, wiatru, prędkości kompasu i czujnikiem wychylenia steru. Alternatywnie i70s można połączyć sieciowo z przetwornikami DST800 i smart przetwornikiem p79s firmy Airmar.

ITC-5 konwerter czujników analogowych

Sygnały z przetwornika można łatwo przekonwertować do sieci SeaTalkng dzięki urządzeniu Raymarine iTC-5, które konwertuje analogowe sygnały przetwornika używane w systemach instrumentów i70, i70s, ST70+ i ST70 do SeaTalkng.

Przetworniki Prędkości/Temperatury, Głębokości, Wiatru, Kąta Steru i kompasu Fluxgate można podłączyć do pojedynczej jednostki iTC-5, dzięki czemu wyeliminujemy potrzebę stosowania wielu uchwytów ST70. Rozszerzone systemy STng mogą wspierać kilka jednostek iTC-5. Połączenia SeaTalkng w podstawie jednostki w łatwy sposób łączą jednostkę iTC-5 z kablem głównym (backbone) SeaTalkng.

1. Czerwony - połączenie przetwornika Prędkości i Temperatury
2. Pomarańczowy - połączenie przetwornika Wiatru i Rotavecta
3. Żółty - połączenie kompasu Fluxgate
4. Zielony - połączenie przetwornika Wychylenia steru
5. Niebieski - połączenie przetwornika Głębokości
6. Połączenie kabla głównego (backbone) SeaTalk^ng
7. Połączenie kabla dodatkowego (spur) SeaTalk^ng
8. Połączenie kabla głównego (backbone) SeaTalk^ng
